| |
|
|
| |
 |
복잡한 형태 특수한 재질의 제품도 처리가 가능 합니다. 표면 경화처리로 기계 구조 부품의 표면 경화로 내마모성 및 기계적 성질을 향상시키는 것입니다. 고주파 열처리는 고주파 유도가열의 방법을 이용하여 피가열물의 표면을 소입 온도(피 가열물의 재질에 따라 850℃~950℃정도) 까지 가열하여 냉각수로 순간 급속 냉각함으로써 표면층에 소입 경화 층을 만드는 방법입니다.
- 목적 : 내마모성 및 내피로성을 높이고 부분경화가 가능하며 변형이 적고 비용이 저렴함.
|
| |
 |
중주파 열처리는 급속한 가열과 급속한 냉각에 의해서 강의 표면만을 열처리 경화시키는 것이다.
따라서 급속한 가열에 대해서는 성분의 확산, 조직의 변태가 짧은 시간내에 양호하게 이루어지는 재료가 좋다.
|
| |
 |
| 전자유도에 의해서 가열재[도전체]에 전기에너지를 전달하고, 가열재 자체가 전류의 주울[Joule]열로 변화하는 방법이다. |
| |
 |
- 기계구조용강 - SCM3 - SCM4 - 축, 기어크랑크샤프트
- 탄소강 S36C~S55C - 샤프트, 핀, 기어 등
- 고탄소강-FC,FCD-fork, 베드 등
- 기타 : 차륜, 와이어, 자동차 부품 등 탄소 함량이 0.35% 이상이면 고주파 가능
|
| |
 |
 |

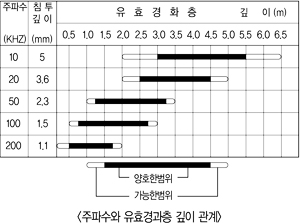

유효경화층 깊이(Effectice depth)
담금질한 상태로 저온 뜨임한 경화층표면에서 아래표의 경도점 또는 이 경도 해당하는 착색 부분까지의 수직거리, 이 경도는 하프마르텐사이트에 해당하고 임계경도라 하고 있다.
|
| |
 |
| C% |
HV |
HAC |
HRA |
HS |
| 0.23~0.33 |
350 |
36 |
68 |
48 |
| 0.33~0.43 |
400 |
41 |
70 |
54 |
| 0.43~0.53 |
450 |
45 |
73 |
60 |
| 0.53 이상 |
500 |
49 |
76 |
67 |
|
| |
 |
| 경화층 표면에서 경화층과 소지(素地)의 물리적 성질(경도), 또는 화학적 성질(현미경조직)의 차가 구별되지 않는 점까지의 수직거리를 말함 |
| |
 |
1) 단시간 가열로 산화가 적게 일어난다.
2) 부분 가열이 가능하며 경화 깊이를 자유롭게
선택할 수 있다.
3) 타 방법에 비해 소입 변형이 적다.
4) 내마모성을 향상 시킨다.
5) 경제적이다.
|
| |
 |
- 기계구조용강 - SCM3 - SCM4 - 축, 기어크랑크샤프트
- 탄소강 S36C~S55C - 샤프트, 핀, 기어 등
- 고탄소강-FC,FCD-fork, 베드 등
- 기타 : 차륜, 와이어, 자동차 부품 등 탄소 함량이
...0.3% 이상이면 고주파 가능
|
|
 |
|
| |
